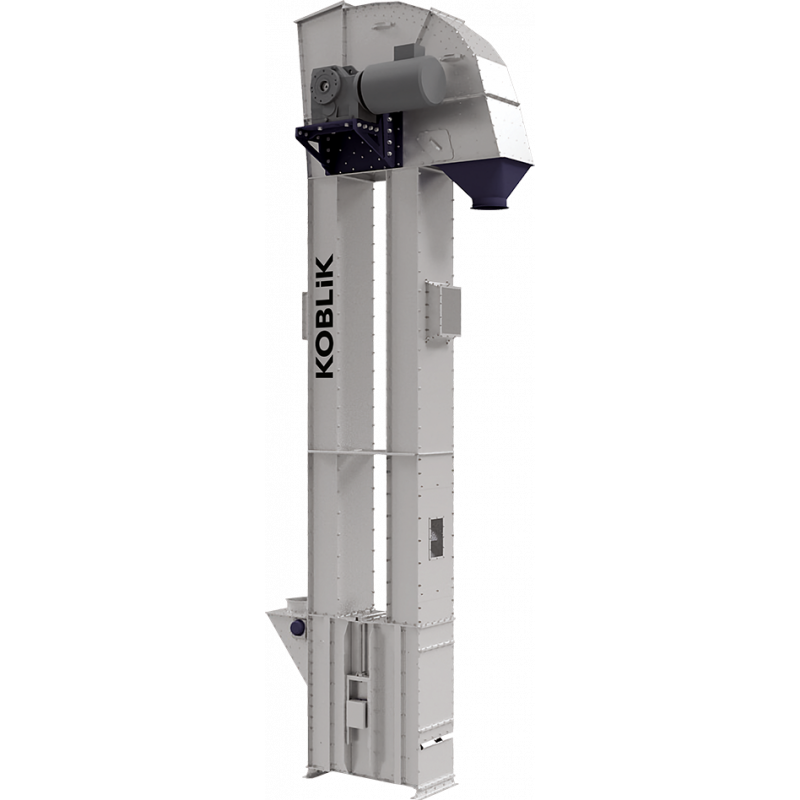

Нории серии E: усиленные вертикальные ковшовые элеваторы для промышленных задач

Нории серии E — это высокопроизводительные ковшовые элеваторы (в том числе тихоходные), разработанные для вертикального транспортирования сыпучих материалов в условиях интенсивных нагрузок.

Сфера применения

Модельный ряд E универсален и успешно эксплуатируется в различных отраслях:

• агропромышленный комплекс (транспортировка зерна и продуктов его переработки, семян, комбикормов);
• пивоваренная промышленность;
• мукомольная и зерноперерабатывающая отрасли;
• химическая промышленность и другие сферы, где требуется надёжный подъём сыпучих материалов.

Ключевые преимущества

• Усиленная конструкция. Разработана с учётом экстремальных нагрузок: увеличенная толщина металла, дополнительные рёбра жёсткости, усиленные узлы крепления.

• Универсальность. Широкий модельный ряд позволяет подобрать решение под конкретные производственные задачи — от малых предприятий до крупных промышленных комплексов.

• Надёжность привода. Комплектуются мотор‑редукторами от проверенных производителей, гарантирующих стабильную работу и длительный ресурс эксплуатации.

• Качество материалов. Все компоненты изготовлены из износостойких материалов с антикоррозийной защитой, что обеспечивает долговечность в агрессивных средах.

• Безопасность. Конструкция соответствует требованиям промышленной безопасности, включает защитные ограждения и системы аварийного отключения.

• Простота обслуживания. Удобный доступ к ключевым узлам для регулярного ТО и ремонта сокращает время простоев.

• Экономия пространства в транспортной развязке на элеваторе.


Состав серии Е:

Приводная станция



Натяжная станция


Лента с ковшами

Шахты

Комплектация норий

ВЕРХНЯЯ ГОЛОВА КОВШОВОГО ЭЛЕВАТОРА (рис 1)

Выполнена из оцинкованной стали. Верхняя крышка головы футерована полимерной пластиной толщиной 10 мм, что увеличивает срок службы агрегата и уменьшает травмирование продукта. Регулируемая пластина 1 между ковшом и высыпкой позволяет предотвратить просыпание продукта обратно в шахту. На верхней части головы, устанавливается взрыворазрядный клапан 2 Опционально для ковшовых элеваторов большой производительности (выше 350 тонн в час) барабан вулканизируется резиновым протектором 3

ШАХТА КОВШОВОГО ЭЛЕВАТОРА (рис 2)

Выполнена из оцинкованной стали. Поставляется в разобранном виде, что экономит место в транспортном средстве при доставке оборудования к месту монтажа

Сборка элементов производится быстро и без использования специальных инструментов. В процессе сборки на шахтах устанавливаются взрыворазрядные клапаны 2 и специальные ревизии со смотровыми окнами 1

НИЖНИЙ БАШМАК КОВШОВОГОЭЛЕВАТОРА (рис 3)

Выполнен из оцинкованной стали. Комплектуется полым барабаном 1 с механизмом натяжения ленты 2, засыпным лотком 3 футерованным 10 мм полимерной пластиной. По бокам в нижней части башмака установлены шиберные задвижки 4 для удобной зачистки агрегата.

Опционально комплектуется барабаном с резиновым протектором 5 (для высокопроизводительных норий), дополнительным засыпным лотком 6 и смотровыми окнами 7 (опционально)

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОРИИ ЗЕРНОВОЙ:

Производительность, т/ч от 5 до 1200

Мощность привода, кВт от 3 до 200

Скорость ленты, м/с от 1.85 до 3,4

Ширина ленты, мм от 120 до 1000

Высота нории, до, м до 65
